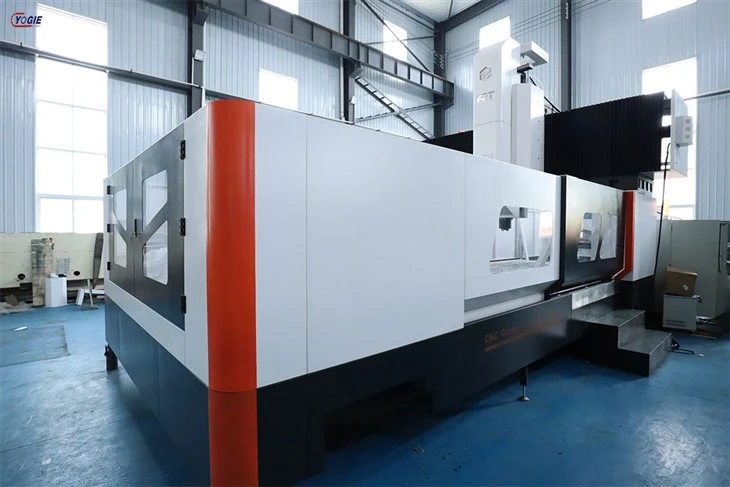

4-assig CNC-portaalfrezen

Invoering
4-assig CNC-portaalfrezen is nu heel gebruikelijk in de industrie. Bewerkingscentra met 4 assen zijn hoofdzakelijk verdeeld in twee typen: horizontaal en verticaal. De twee typen hebben hun eigen kenmerken. Als het horizontale type wordt gebruikt, kan over het algemeen een B-as aan de Y-as worden toegevoegd. De programmeermethode is vergelijkbaar met die van de 3-as; Het kan 4 zijden draaien om de hoogste nauwkeurigheid te bereiken. Vergeleken met drieassige machines worden vierassige machines over het algemeen gebruikt voor de behoeften die drieassige werktuigmachines niet kunnen verwerken. De diepte- en hoeklimieten kunnen bijvoorbeeld geen onderdelen, gewone ventilatorbladen, wormen en andere producten verwerken. Veel CNC-bewerkingscentra met 4 assen zijn feitelijk voortgekomen uit CNC-freesmachines. Het verschil tussen beide is of ze de mogelijkheid hebben om automatisch bewerkingsgereedschappen uit te wisselen. De eerste kan de automatische uitwisseling goed voltooien, met automatische gereedschapswisseling in één opspanning, en meerdere verwerkingsfuncties voltooien. Bovendien kan het 4-assige bewerkingscentrum ook de koppelingscontrole van meer dan 3 assen voltooien, waardoor apparatuur met complexe oppervlakken beter kan worden verwerkt.

TECHNISCHE SPECIFICATIE

Verschillen
Voor gewone CNC-bewerking zijn slechts drie XYZ-assen nodig. Bewerkingscentra die nog een rotatie-as aan de XYZ-as toevoegen, worden 4-assige CNC-bewerkingen genoemd, en bewerkingscentra die twee rotatie-assen toevoegen, worden 5-assige CNC-bewerkingscentra genoemd.

Er zijn drie verschillende toegevoegde rotatie-assen voor de 4-assige CNC-portaalfreesmachine, die worden geïdentificeerd als A, B en C. As A is de as die rond de X-as draait, enzovoort, as B komt overeen met as Y en as C komt overeen met as Z. De drie roterende assen van ABC worden ook wel indexeerkoppen genoemd. Bij de CNC-bewerking van een 4-assige machine wordt een indexeerkop toegevoegd aan het drieassige bewerkingscentrum. De details van welke as moet worden toegevoegd, zijn afhankelijk van de behoeften van de klant.

Op dezelfde manier als de CNC-verwerking van de 4-assige machine, selecteert het 5-assige bewerkingscentrum slechts twee van de drie ABC-roterende assen, die AB, AC en BC kunnen zijn. Alleen omdat het vijfassige bewerkingscentrum nog één roterende as heeft dan de vier vierassige bewerkingscentra, kan het vierassige bewerkingscentrum mogelijk niet de werkstukken verwerken die kunnen worden verwerkt door het vijfassige CNC-bewerkingscentrum, maar het vijfassige bewerkingscentrum centrum kan de werkstukken verwerken die door het 4-assige CNC-bewerkingscentrum kunnen worden bewerkt.

Het 4-assige CNC-portaalfrezen kan een aantal complexe gebogen oppervlakken verwerken via de voltooiingskoppeling van een roterende as en drie XYZ lineaire assen. Het 5-assige bewerkingscentrum heeft meer een indexeerkop dan het 4-assige bewerkingscentrum, zodat het complexere ruimtelijke gebogen oppervlakken kan bewerken dankzij de voltooiingskoppeling van twee roterende assen en drie XYZ lineaire assen.

Functies
1. Met behulp van het geavanceerde PA CNC-4-assysteem, de vriendelijke mens-machine-interface, is het apparaat eenvoudig te bedienen.

2. Professionele CNC-bewerkingssoftware, om een ​​driedimensionaal programmeerproces te bereiken, echt WYSIWYG.

3. Kan worden verwerkt in aluminium extrusies, aluminium houtcomposietprofiel, koperprofiel, plaatstaalprofielen enzovoort.

4. Een klemoppervlak voor de voltooiing van drie frezen, boren, tappen, afschuinen en andere multi-precisiebewerkingen.

5. Het gebruik van geïmporteerde hoge precisie kogelomloopspindel en geleiderail, tandheugel om de stabiliteit van de machine te garanderen.

6. Hoogwaardige geïmporteerde AC-servomotor, automatische gereedschapswisselspil om nauwkeurige verwerking te garanderen.

7. Met een gereedschapsmagazijncapaciteit van 14 stations, verstelbare pneumatische apparatuur, speciale armaturen om een ​​efficiënte verwerking te garanderen.

8. Een volledig gesloten machine. Meerdere beveiligingsstructuren om de veiligheid van de operator te garanderen.
